Clean-out no Projeto Hidrossanitário: O Elemento que Salva a Manutenção

Você já se imaginou recebendo uma ligação de um cliente furioso porque a rede de esgoto entupiu e agora precisa quebrar a parede inteira para desobstruir? Pois é — essa situação é muito mais comum do que parece. E na maioria dos casos, ela começa com uma decisão que foi tomada (ou esquecida) meses antes, durante o projeto.

O culpado? A falta de um clean-out bem posicionado.

O clean-out é simplesmente um ponto de acesso à tubulação de esgoto. Quando colocado no lugar certo, permite que o desentupidor chegue até a tubulação sem quebrar nada. Quando esquecido, transforma-se em uma espécie de maldição para o cliente — e para a reputação do projetista. Neste artigo, você aprenderá por que o clean-out é tão crítico, onde posicioná-lo e como integrá-lo ao seu fluxo de projeto desde o anteprojeto, exatamente como funciona no método CNP.

O Problema que Ninguém Quer Herdar

A maioria dos projetistas lança a rede de esgoto focando apenas em "conectar tudo de um ponto A a um ponto B". O resultado? Uma tubulação que funciona perfeitamente enquanto está limpa — e que se torna um pesadelo quando o primeiro entupimento acontece.

Quando isso ocorre, o cliente descobre rapidamente que não há como acessar a tubulação sem quebrar paredes, azulejos ou piso. E adivinha para quem ele liga, furioso? Para o responsável técnico do projeto.

Mais além: se não houver clean-out documentado na prancha executiva, quem vai arcar com a responsabilidade pela manutenção futura? A resposta jurídica é sempre incômoda. Por isso, um projeto profissional não deixa essa lacuna.

[INLINE_IMG_1]

O que é Clean-out e Por Que Importa

Um clean-out é, em sua forma mais simples, uma conexão na tubulação de esgoto que permite acesso direto ao interior da tubagem. Ele funciona como um "porta de entrada" estratégica.

Na prática, quando o desentupidor precisa desbloquear uma linha de esgoto entupida, ele encaixa um desobstruidor (a famosa "cobra") ou uma máquina de desencravamento no clean-out. De lá, ele consegue chegar até onde o entupimento está — sem quebrar a parede.

Sem o clean-out, a única solução é justamente isso: quebrar parede, piso ou estrutura para expor a tubulação. Custo altíssimo, inconveniente brutal e, na maioria dos casos, alguém vai precisar de reformas além do desencravamento.

Por isso, a presença de um clean-out bem posicionado é tão valiosa que deveriam chamá-lo de "elemento de salvação" em vez de apenas "acessório de tubulação".

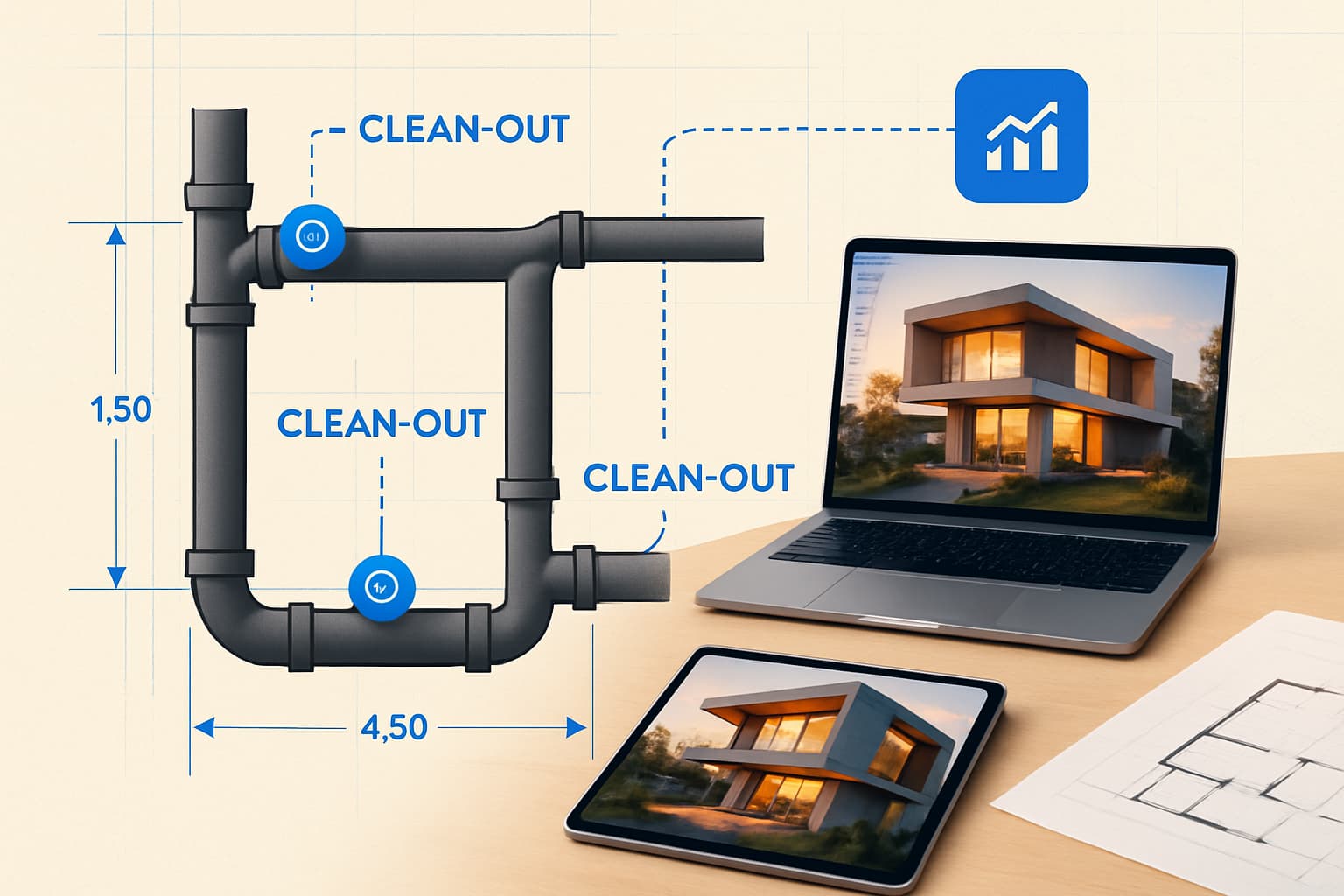

Onde Posicionar o Clean-out (As Regras Técnicas)

A norma que guia essa prática é a NBR 8160 — Instalações Prediais de Esgoto Sanitário. Ela não deixa dúvida: clean-outs são obrigatórios em pontos estratégicos da rede.

Os pontos principais são:

1. Mudanças de direção Toda vez que a tubulação muda de direção (em planta ou em perfil), você coloca um clean-out. Se a tubulação vai reto, depois vira 90 graus, precisa de um clean-out no ponto de virada.

2. Mudanças de declividade Se a inclinação da tubulação muda, você coloca um clean-out. Essa regra garante que, se há um entupimento em um trecho, o desentupidor chegue até ele.

3. Trechos longos sem derivações Tubulações muito longas sem qualquer ramificação devem ter clean-outs intercalados. A regra usual é: a cada 20-30 metros de tubulação horizontal sem mudanças, coloca-se um clean-out.

4. Saída do coletor para a rua ou para a fossa Aqui você coloca um clean-out que, muitas vezes, também funciona como caixa de inspeção. Esse ponto é crítico porque é onde a tubulação deixa o edifício — qualquer entupimento que venha da caixa de tratamento até esse ponto afeta toda a rede interna.

5. Ramal de descida de coluna de queda Se você tem uma coluna de queda longa e quer garantir acesso estratégico, coloca um clean-out no pé da coluna, antes dela entrar no coletor principal.

[INLINE_IMG_2]

Como Integrar o Clean-out no Fluxo de Projeto (Do Anteprojeto à Prancha)

O erro mais comum é pensar no clean-out como um detalhe que você "coloca no final". Na verdade, ele deve estar integrado desde a fase de anteprojeto, quando você está lançando o coletor e os ramais.

Aqui está como você faz isso de forma profissional:

Fase 1: Anteprojeto — Decisão Estratégica

Durante o anteprojeto, enquanto você lança as tubulações no Revit usando um template validado (como os que acompanham o CNP), você já marca as posições dos clean-outs. Use um sistema visual claro — por exemplo, uma cor diferente ou um símbolo que identifique "aqui entra um clean-out".

Nessa fase, você também aproveita para checar com a arquitetura: será que dá para colocar o clean-out na área de serviço? Ou ele vai ficar embaixo de uma plantinha no corredor? Isso é compatibilização — exatamente o que diferencia um projeto amador de um projeto executivo.

Fase 2-3: Detalhamento — Lançamento Preciso

No detalhamento executivo, cada clean-out ganha uma localização exata em planta. Você dimensiona o diâmetro (geralmente 100 ou 150 mm, dependendo da tubulação que serve), anota a cota de piso ou a profundidade, e garante que a tubulação esteja com inclinação correta para funcionar.

No Revit, usando os componentes do template Hidráulico da Escale (já validado em mais de 100 projetos reais), você lança o clean-out como uma família de componente. Isso permite que você:

• Mantenha a coerência visual nas pranchas
• Extraia quantitativos automáticos
• Sincronize as informações com outras disciplinas (para que a estrutura, por exemplo, não coloque uma viga exatamente aonde vai estar o clean-out)

Fase 4: Dimensionamentos e Cálculos

Aqui você verifica se os clean-outs estão posicionados respeitando as distâncias e regras da NBR 8160. Se você está usando o plugin UnMEP (que vem incluído por 30 dias no Kit do Projetista), ele te ajuda a validar essas verificações inteligentemente — muito mais rápido do que conferir tudo manualmente.

Fase 5: Prancha Executiva

Na prancha, o clean-out aparece claramente em planta com:

• Símbolo padronizado
• Número de identificação (CO-01, CO-02, etc)
• Cota de piso ou profundidade
• Diâmetro da tubulação que serve
• Se for uma caixa de inspeção, as dimensões internas

Isso não é apenas "detalhe bonito" — é o documento que o mestre de obra, o engenheiro de obra e o futuro desentupidor vão consultar quando precisarem acessar a tubulação.

[INLINE_IMG_3]

Erros Comuns que Você Precisa Evitar

Aqui estão os erros que projetistas cometam com frequência (e que custam caro depois):

Erro 1: Colocar o clean-out no lugar errado Coloca-se o clean-out embaixo de um móvel, atrás de um armário ou em um lugar fisicamente inacessível. Resultado: quando o cliente precisa desentupir, descobre que o acesso está bloqueado.

Erro 2: Não documentar o clean-out na prancha O projetista lança tudo correto no modelo BIM, mas esquece de marcar o clean-out na prancha executiva. Na obra, ninguém sabe que existe. Depois, quando precisa, ninguém consegue encontrá-lo.

Erro 3: Não considerar profundidade e cota de piso Se o clean-out fica a uma profundidade inviável (muito fundo ou muito raso), ele não funciona na prática. É preciso desenhar a profundidade correta e garantir que ela seja construtível.

Erro 4: Esquecer clean-out na mudança de direção Você coloca um desvio de 45 graus na tubulação e não coloca um clean-out. Dali pode sair um entupimento e você não conseguirá acesso. Regra simples: mudança de direção = clean-out.

Erro 5: Não compatibilizar com outras disciplinas Você coloca um clean-out em um lugar que, depois, a estrutura coloca uma viga ou a arquitetura coloca uma parede. Na obra, é caos.

A Integração do Clean-out no Método CNP

No curso Comunidade Novos Projetistas, o clean-out não é ensinado como um detalhe isolado. Ele faz parte do fluxo completo de projeto hidrossanitário aplicado ao Projeto IPR 01.

Você aprende:

1. Onde e por que colocar cada clean-out (fundamentação técnica na NBR 8160)
2. Como lançar no Revit usando o template hidráulico validado
3. Como compatibilizar com a arquitetura e estrutura (os outros alunos estão modelando em paralelo)
4. Como documentar corretamente nas pranchas executivas
5. Como entregar o arquivo .rvt, .ifc e .pdf no padrão de mercado

Tudo isso em um método estruturado em 6 fases × 4 disciplinas, onde cada decisão de projeto é tomada uma vez e propagada corretamente por todo o modelo BIM. Não é tutorial de feature — é o fluxo real de um escritório profissional.

O plugin UnMEP (que vem 30 dias gratuito no kit) inclusive valida automaticamente se seus clean-outs estão conforme a norma, gerando um memorial técnico com essas informações. Você termina o projeto com um documento que prova, passo a passo, que o projeto atende às normas.

Por Que Isso Importa para Seu Negócio como Projetista

Se você quer sair da situação "acabei de formar mas ninguém confia em mim para projeto" para "tenho um portfólio real de projetos entregues", você precisa entregar detalhes profissionais como esse. O cliente não pensa em clean-outs — ele só percebe quando falta. Um projeto que tem tudo previsto, documentado e validado é um projeto que gera confiança e que você pode realmente colocar no portfólio.

Além disso, quando você domina o detalhe (como o clean-out), você ganha:

• Segurança técnica: você sabe que o projeto funciona na prática
• Segurança legal: o projeto está documentado conforme as normas
• Segurança comercial: o cliente não liga furioso três meses depois reclamando de um entupimento que ninguém consegue acessar

E quando você começa a entregar projetos como esse, as recomendações vêm sozinhas. Outros engenheiros começam a indicar você. O cliente viraliza o seu nome. Isso é o que transforma um projeto em um portfólio real.

Resumo: O Checklist do Clean-out

Antes de finalizar seu projeto hidrossanitário, use este checklist:

• Identifiquei todas as mudanças de direção e coloquei um clean-out em cada uma?
• Verifiquei trechos longos sem derivações e coloquei clean-outs intercalados?
• Existe um clean-out na saída do coletor para a rua/fossa?
• Existem clean-outs nos pés das colunas de queda?
• Os clean-outs estão em posições fisicamente acessíveis (não embaixo de móvel, não dentro de parede)?
• Documentei cada clean-out na prancha executiva com símbolo, número, cota e diâmetro?
• Compatibilizei os clean-outs com arquitetura e estrutura para garantir que nenhuma viga ou parede bloqueia o acesso?
• O arquivo foi entregue em .rvt, .ifc e .pdf?

Se sua resposta for "não" em qualquer um desses pontos, você ainda tem tempo para corrigir antes de passar para a próxima disciplina.

Conclusão

O clean-out é exatamente o tipo de elemento que separa um projeto que "parece funcionar no começo" de um projeto que realmente funciona a longo prazo. Quando você lança uma rede de esgoto sem pensar em manutenção, está transferindo o problema para o cliente. Quando você lança pensando em como alguém vai desentupir aquilo daqui a 5 anos, está fazendo o trabalho de verdade.

No método CNP, isso não é um detalhe final — é parte do fluxo estruturado de projeto desde o anteprojeto. Você aprende a integrar o clean-out com a mesma seriedade que integra a compatibilização entre disciplinas, a entrega federada e tudo mais que faz um projeto sair pronto para a obra.

Se você quer dominar esse tipo de detalhe profissional e sair entregando projetos executivos completos, o caminho é caminhar pelo método completo. Aprenda as 6 fases, as 4 disciplinas e saiba o que realmente separa um projeto amador de um projeto que gera portfólio.
